Mediensteuerung - Videokonferenzsystem

Einleitung

Mit Hilfe der in der Aula installierten Videokonferenzanlage können Übertragungen in die Hörsäle 1, 2, und 3 der Sowi sowie auch zwischen den Hörsälen aufgebaut werden.

Übertragen wird:

  • Ton und Bild der Vortragenden
  • Beamerbild (Präsentation, Webseiten, etc.)



Starten der Übertragung

Das Aktivieren der Übertragung besteht aus zwei Arbeitsschritten:

  1. Einschalten der Anlage im Hörsaal (im HS 1, 2, 3)
  2. Aufbauen der Verbindung von der Aula aus



1. Einschalten der Anlage im Hörsaal

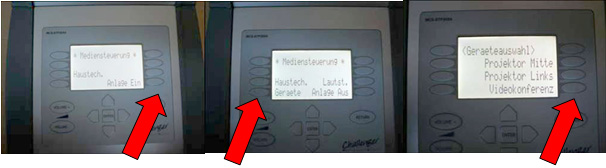

Führen Sie am Steuerungsgerät (kleines graues Kästchen neben Bildschirm) folgende Aktionen aus:

Starten Sie im Hörsaal 1, 2 oder 3 die Anlage durch Drücken des Buttons "Anlage Ein".
Drücken Sie den Button "Geräte" und danach "Videokonferenz".




2. Einschalten der Konferenzanlage in der Aula

Starten Sie das Touchpanel (Bild rechts). Berühren Sie die Bildschirmoberfläche; wenn keine Reaktion erfolgt, betätigen Sie den Einschaltknopf rechts (mit Ein/Aus gekennzeichnet). touchscreen_aula.jpg









Starten Sie die Anlage mit:


1 Button "SYSTEM"
2 Button "ANLAGE EIN"
3 Button "VideoConf"




4 Button "Menü"
5 Fernseher im schwarzen Schrank einschalten
6 Button "Phonebook" drücken:
   Startet phonebook (siehe Fernseher). Dort sehen Sie die Telefonbucheinträge für die Anwahl der einzelnen Hörsäle (z. B.: AULA+HS1, AULA+HS3, etc).
   Mit Auf/Ab, Links/Rechts können Sie am Touchpanel AULA+HS1, AULA+HS3, etc auswählen.
7 Button "Connect/Disconnect" drücken
   Startet die Verbindung

Schalten Sie den Laptop ein

8 Button "Präsentation Starten" drücken
Damit starten Sie die Übertragung des Beamerbilds.
Schalten Sie den Laptop auf den Präsentationsmodus um (Bild auf die Leinwand geben). Achten Sie darauf, dass die Auflösung Ihres Laptops nicht höher als 1024x768 ist (sonst kann das Bild nicht übertragen werden).




Beenden der Konferenz:

1. Drücken Sie in der Aula am Touchpanel "Präsentation stoppen", "Disconnect", "Enter", "System/Menü" und "Anlage standby".

2. Drücken Sie imm Hörsaal von "Return",  "Return" und "Anlage aus".
