Ausstattung Hochfrequenzlabor

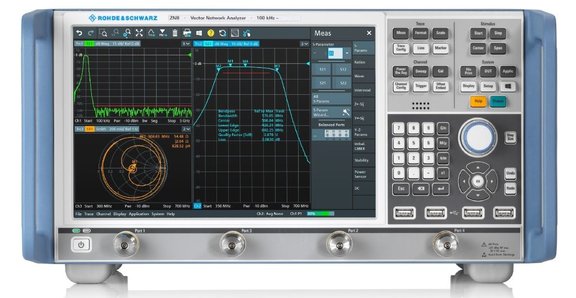

Vektornetzwerkanalysatoren

Vektornetzwerkanalysatoren (kurz VNAs) werden typischerweise dazu verwendet lineare hochfrequente Netzwerke zu charakterisieren. Dies geschieht üblicherweise mithilfe von S-Parametern welche ein und auslaufende Leistungen sowie Phasen (Vektor) miteinander in Relation bringen. Daraus können unterschieldiche davon abgeleitete Ergebnisse erzeugt werden wie etwa Impedanzen aber auch Laufzeitanalysen sind möglich um etwa beschädigte Elemente zu identifizieren bzw. Phasenabhängige Dämpfungen zu bestimmen. In Kombination mit der EMV-Kammer können zudem Antennenparameter wie Richtcharakteristik und Antennengewinn bestimmt werden.

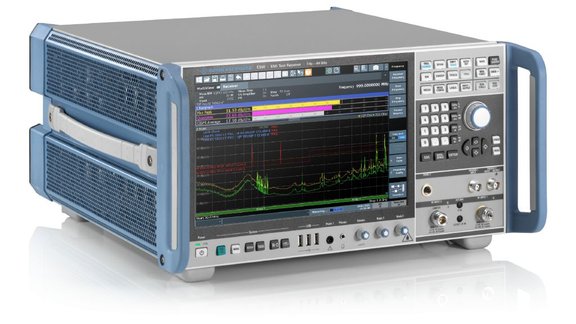

Spektrumanalysatoren

Spektrumanalysatoren werden eingesetzt, um die spektrale Zusammensetzung elektrischer Signale im Frequenzbereich zu erfassen. Sie ermöglichen die Darstellung von Amplituden in Abhängigkeit von der Frequenz und dienen so zur Identifikation von Störungen, Nebenwellen, Modulationsarten oder Signalquellen in Hochfrequenzsystemen.
Typische Anwendungen umfassen die Überprüfung der Einhaltung von EMV-Richtlinien, die Analyse von breitbandigen Signalen wie WiFi, Bluetooth oder 5G sowie die Prüfung auf unerwünschte Emissionen in empfindlichen Systemen.
In Kombination mit Nahfeldsonden oder Messempfängern können Spektrumanalysatoren auch zur lokalen Störfeldanalyse und zur Fehlersuche auf Leiterplatten verwendet werden. Je nach Gerätetyp stehen Funktionen wie Spektralintegrationen, Spektralvergleiche, Pegelverläufe über Zeit (Spectrogramme) oder digitale Demodulation zur Verfügung.

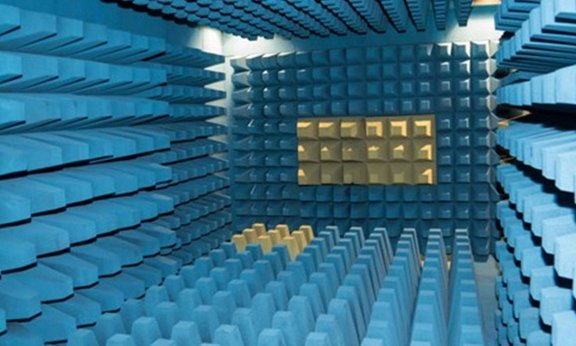

Vollabsorber EMV-Kammer

EMV-Kammern stellen eine Umgebung dar, in welcher minimale Reflexionen sowie nur äußerst kleine ambiente elektromagnetische Wellen/Felder auffindbar sind. Dadurch können reproduzierbar hochfrequente Phänomene vermessen, Antennen charakterisiert und Geräte für EMV-Zertifizierungsmessungen vorbereitet werden.

Anwendungen

Unsere geschirmte EMV-Kammer wird vor allem in zwei Bereichen eingesetzt:

• Bestimmung von Antennenparametern (z. B. Gewinn, Richtcharakteristik)
• Durchführung von Pre-Compliance-Messungen zur elektromagnetischen Verträglichkeit
