Excel Tools zum Thema Energieeffizientes Bauen
Das Dokument enthält 4 Arbeitsblätter mit Berechnungen zum Wärmeaustausch. Dabei enthalten sind:

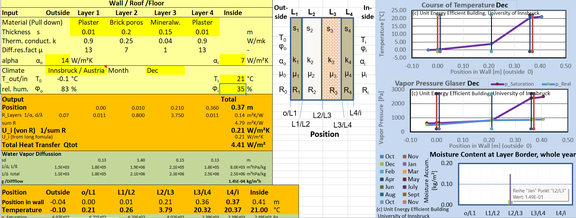

- 4-Schichten Wand/Boden/Dach
U-Wert, Temperatur- und Feuchteverlauf, Feuchteakkumulation (Glaser-Diagramm)
- Verteilung der Wärmewiderstände eines Rohrs (mit Dämmung)
- Wärmetauscher – Parallel- und Gegenstrom
Eingaben: Eintrittstemperaturen, Massenströme, spezifische Wärmekapazitäten (cₚ), U-Wert und Fläche
- Verbrennungsberechnung
Luftbedarf, Abgaszusammensetzung

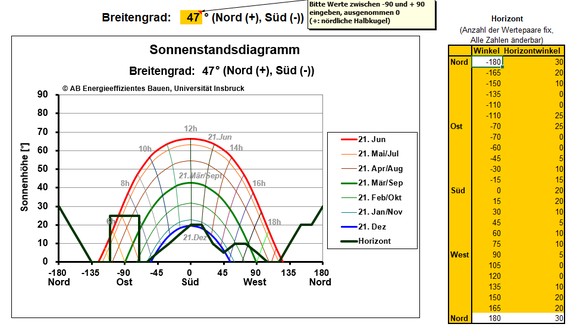

Weltweites Sonnenstandsdiagramm mit Eingabe der geographischen Breite und einer Horizontverschattung ohne Analemma.
Unter Verwendung der Freeware CoolProp (http://www.coolprop.org/) wird ein Wärmepumpenkreislauf im T-h und lg p-h Diagramm für verschiedenste Kältemittel mit Unterkühlung, Überhitzung sowie Wärmequelle- und Wärmesenkenbedingungen berechnet. COPs werden in verschiedenen Variationen für Heizen und Kühlen und das Verhältnis von COP Carnot (L7W35 – Wärmequelle Eintritt und Wärmesenke Austritt) und tatsächlich erreichbaren COP mit isentropen Wirkungsgrad und elektrischen Wirkungsgrad des Kompressors berechnet. Außerdem kann über die Eingabe der Temperaturdifferenzen zwischen Quelle/Senke und Kältemittel die Größe der Wärmeübertrager (Kondensator/Verdampfer) vorgegeben werden.
